Диапазоны воспроизведения и измерений и пределы допускаемых погрешностей для конфигурации ИКСУ-260с электрическими сигналами в виде силы, напряжения постоянного тока и сопротивления постоянному току приведены в таблице 1.
Таблица 1
Диапазоны воспроизведения, выходные параметры и пределы допускаемых погрешностей воспроизводимых величин относительно НСХ для конфигурации ИКСУ-260с электрическими сигналами от ТС и ТП приведены в таблице 2. Таблица 2
Диапазоны измерений, входные параметры и пределы допускаемых погрешностей измеряемых величин относительно НСХ для конфигурации ИКСУ-260с электрическими сигналами от ТС и ТП приведены в таблице3.
Таблица 3

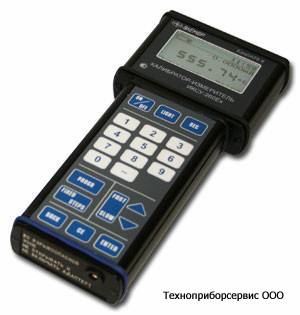

Режимы работы ИКСУ-260 Калибратор-измеритель унифицированных сигналов эталонный:
Измерение — в данном режиме пользователь имеет возможность проводить высокоточные измерения сигналов от: -термоэлектрических преобразователей (ТП) с преобразованием входного сигнала в физическую величину (°С) в соответствии с НСХ выбранного первичного преобразователя; -термопреобразователей сопротивления (ТС) с преобразованием входного сигнала в физическую величину (°С) в соответствии с НСХ выбранного первичного преобразователя; -источника напряжения (мВ); -источника постоянного тока (мА); -сопротивления постоянному току (Ом) Эмуляция — данный режим предназначен для воспроизведения сигнала от источников различного типа, который может быть подан на вход поверяемого измерительного прибора с целью проверки точности проводимых им измерений. В данном режиме прибор может использоваться для проведения поверки, калибровки, градуировки и др. Пользователь имеет возможность выбирать тип генерируемого выходного сигнала в виде: -термоэлектрического преобразователя (ТП); -термопреобразователя сопротивления (ТС); -источника постоянного напряжения (мВ); -источника постоянного тока (мА); -сопротивления постоянному току (Ом) Симуляция — данный режим предназначен для проверки точности работы измерительных преобразователей и других аналогичных приборов. Выходной сигнал от ИКСУ подается на вход испытуемого прибора, на его выходе в результате генерируется унифицированный токовый сигнал, который поступает на измерительный вход ИКСУ, преобразуется далее в физическую величину по заданному пользователем линейному закону, и результат выводится на дисплей. В режиме симуляции ИКСУ генерирует выходной сигнал, имитирующий: -термоэлектрический преобразователь (ТП); -термопреобразователь сопротивления (ТС); -источник постоянного напряжения (мВ); -источник постоянного тока (мА); -сопротивление постоянному току (Ом) Поверка ПД — для проведения поверки датчиков давления путем сравнения его показаний с показаниями эталонного датчика давления. Результаты измерений от поверяемого и эталонного датчиков выводятся на дисплей ИКСУ. Пользователь имеет возможность произвести визуальную оценку измерений и по величине рассогласований сделать заключение о точности работы поверяемого датчика и возможности его дальнейшего использования Просмотр архива — для просмотра записей, сделанных пользователем в режимах измерения, эмуляции, симуляции и поверки ПД Настройка — конфигурирование (настройка) прибора
Соединительные кабели, входящие в комплект поставки ИКСУ-260 Калибратор-измеритель унифицированных сигналов эталонный: -№1 и №2 с маркировочными бирками "КИ260K" и "КИ260L" — для подключения к ИКСУ ТП типа ТХА и ТХК соответственно при работе в режиме измерения температуры, а также для связи с устройствами в режиме воспроизведения сиг-налов от указанных типов ТП. В разъеме PLT168-PG кабелей для подсоединения ТП расположен компенсатор температуры холодного спая Pt100; -№3 с маркировочной биркой "КИ260R1" — для связи ИКСУ с ТС по трехпроводной схеме подключения при работе в режиме измерения температуры и сопротивления постоянному току; -№4 с маркировочной биркой "КИ260R2" — для связи ИКСУ с устройствами по четырехпроводной, трехпроводной и двухпроводной схеме подключения в режиме воспроизведения сигналов от ТС и сопротивления постоянному току; -№5 с маркировочной биркой "КИ260U" — для связи ИКСУ с первичными преобразователями или устройствами при работе в режиме измерений напряжения постоянного тока, а также воспроизведения сигналов напряжения постоянного тока; -№6 с маркировочной биркой "КИ260I2" — для связи ИКСУ с устройствами при работе в режимах измерения и воспроизведения сигналов в виде силы постоянного тока с внутренним блоком питания 24 В; -№7 с маркировочной биркой "КИ260I1" — для связи ИКСУ с устройствами при работе в режимах измерения и воспроизведения сигналов в виде силы постоянного тока с внешним блоком питания 24 В; -№8 с маркировочной биркой "КТ" — для связи ИКСУ с устройствами при тестировании реле в режимах симуляции и поверки ПД; -№9 с маркировочной биркой "МИГР-03" — для связи ИКСУ с ПК и при работе в режиме поверки ПД.
ЦЕНА:Состояние склада: под заказИли производство 14-20 рабочих дней с Поверкой Поверка: Первичная заводская ДОСТАВКА: БЕСПЛАТНО- АТК Деловые Линии, КИТ, ЕМС-Экспресс при заказе от ... | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
