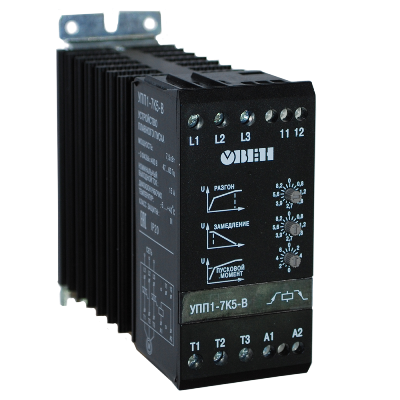

Главная > Продукция > Приборы управления техпроцессами > УПП1УПП1 Устройство плавного пуска электродвигателя до 11 КВт
Назначение:
- для плавного пуска и остановки трехфазных электродвигателей переменного тока мощностью до 11 КВт
- для снижения величины пускового тока и устранения негативных последствий высокого пускового момента.
Цифровое управление устройства плавного пуска позволяет произвести точную настройку и регулировку.
Руководство по эксплуатации УПП1: СКАЧАТЬ
В Госреестре средств измерений РФ №:
Особые отметки: Гарантия 5 лет
Задать вопрос специалисту по прибору можно ЗДЕСЬ
Функциональные особенности УПП1 Устройство плавного пуска:
 - компактный корпус
- крепление на DIN-рейку
- Импульсный старт для запуска нагруженных двигателей.
Схема работы УПП1 приведена ниже:
Комплект Комплект поставки УПП1:
- Прибор
- Руководство по эксплуатации
- Паспорт и гарантийный талон
Обозначение УПП1 при заказе:
Основные технические характеристики:
| Макс. ток утечки |
5 мА |
| Мин. рабочий ток |
50 мА |
|
Спецификация цепи управления |
| Управляющее напряжение |
24…480 В переменного/постоянного тока |
| Управляющий ток / макс, мощность |
15 мА/2 ВА |
| Время отклика |
70 мс |
|
Изоляция |
| Напряжение испытания изоляции |
660 В переменного тока |
| Номинальное импульсное напряжение |
4 кВ |
|
Категория установки |
III |
Рассеиваемая мощность макс., Вт, не более
- в останове
- в работе:
УПП1-1К5-В
УПП1-7К5-В
УПП1-11К-В |
4
10
45
75 |
| Диапазон температур окружающей среды |
-5…+40°С |
| Способ охлаждения |
Естественная конвекция |
| Монтаж |
Вертикальный + / - 30 ° |
| Температурный диапазон для хранения |
-20…+80°С |
|
