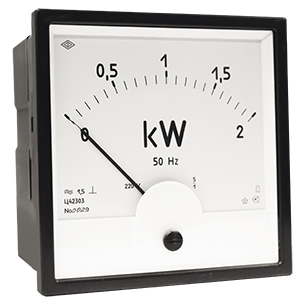

Ц42303/1 Ваттметр щитовой однофазный


- для измерения активной мощности в однофазных электрических цепях переменного тока частотой 50, 60, 500, 1000 Гц

В Госреестре средств измерений РФ №:

Особые отметки: заменяет снятый с производства: Ц301

Задать вопрос специалисту по прибору можно ЗДЕСЬ

Ответ на Ваш запрос будет отправлен в течение 15-20 минут


Особенности Ц42303/1 Ваттметр щитовой однофазный:

- выполнены на основе электронного преобразователя входного сигнала в сигнал постоянного тока и магнитоэлектрического прибора с внутрирамочным магнитом и подвижной частью на кернах, размещенных в одном корпусе
- вибропрочность: ускорение 15 м/с2, частота 30 Гц
- ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в минуту

- Коэффициент мощности: для ваттметра cos φ=1, для варметра sin φ=1
- Размер лицевой панели: 120х120 мм
- Вырез в щите: 112х112 мм
- Класс точности: 1,5
- Вес: не более 0,75 кг
- Температура: -40 … +50 град С


Номинальные значения тока и напряжения Ц42303/1 Ваттметр щитовой однофазный в зависимости от способа включения приведены в таблице:

Способ включения	Номинальное напряжение, В	Номинальный ток, А
непосредственно	127 220 380	5
через трансформатор тока		1; 5
через трансформатор тока и напряжения	100	1; 5

При заказе Ц42303/1 Ваттметр щитовой однофазный необходимо указывать следующие параметры:
- коэффициент трансформации по току;
- коэффициент трансформации по напряжению
- частота
- симметричная или несимметричная нагрузка

Пример оформления заказа  ваттметра Ц42303/1 на номинальное напряжение 220 V, номинальный ток 5 А, нормальную частоту 50 Hz, с симметричной нагрузкой:

“Ваттметр Ц42303/1, 220В, 5 А, 50 Гц, С, ТУ 25-7504.164-2002

Пример оформления заказа  ваттметра Ц42303/1  с коэффициентом трансформации по напряжению10000/100, коэффициентом трансформации по току 5000/5, нормальную частоту 50 Гц, с несимметричной нагрузкой:

“Ваттметр Ц42303/1, 10000/100 В, 5000/5А, 50 Гц, Н, ТУ 25-7504.164-2002”
