Назначение Ц42309:
 - для измерения коэффициента мощности в трехфазных трехпроводных цепях переменного тока частотой 50 Hz с симметрией линейных напряжений и симметричной нагрузкой фаз
Руководство по эксплуатации Ц42309: СКАЧАТЬ
В Госреестре средств измерений РФ №:
Особые отметки:
Задать вопрос специалисту по прибору можно ЗДЕСЬ
Ответ на Ваш запрос будет отправлен в течение 15-20 минут

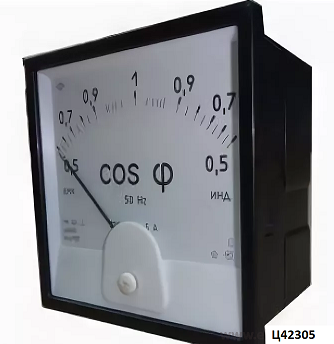

Особенности Ц42309 Фазометрщитовой аналоговый:
- выполнены на основе электронного преобразователя входного сигнала в сигнал постоянного тока и магнитоэлектрического прибора с внутрирамочным магнитом и подвижной частью на кернах, размещенных в одном корпусе
- вибропрочность: ускорение 15 м/с2, частота 30 Гц
- ударопрочность: ускорение 70 м/с2, частота 10…50 ударов в минуту
Краткие технические характеристики Ц42309 Фазометр щитовой аналоговый:
- Размер лицевой панели: 96х96 мм
- Вырез в щите: 92х92 мм
- Класс точности: 2,5
- Вес: не более 0,6 кг
- Температура: -40 … +50 град С
Диапазоны измерений Ц42309 Фазометр щитовой приведены в таблице:
| Диапазон измерений |
Номинальное напряжение, В |
Номинальный ток, А |
Способ включения |
0,5-1-0,5
0,9-1-0,2 |
127
220
380 |
5 |
непосредственно |
| 100 |
1; 5 |
через трансформатор тока и напряжения |
При заказе Ц42309 Фазометр щитовой необходимо указывать следующие параметры:
- диапазон измерения
- номинальное напряжение
- номинальный ток
- нормальная частота
Пример оформления заказа фазомера Ц42309:
Ц42309, 0,5-1-0,5, 220 В, 5А, ТУ25-7504.171-2003
|
