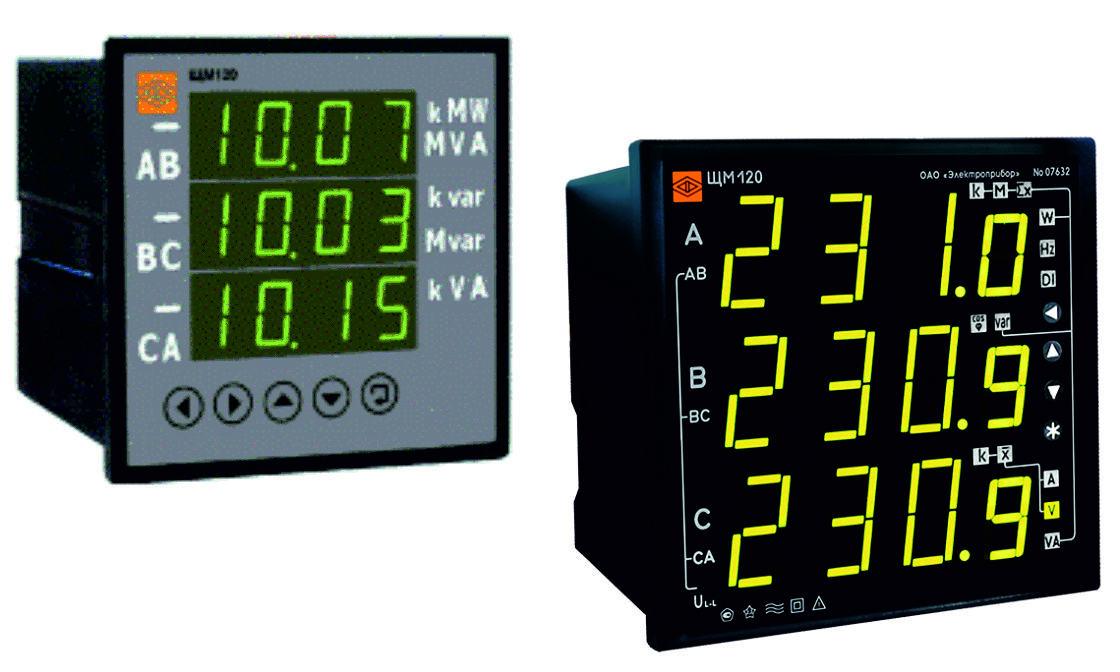

Параметры |
Класс точности | Обозначение | Параметры измеряемых величин | |
Базовый | Расширенный | |||
Действующее значение фазного напряжения | 0,2 | UА, UВ, UС | · | · |
Среднее действующее значение фазного напряжения | 0,2 | UСР.Ф | · | |
Действующее значение междуфазного напряжения | 0,2 | UАВ, UВС, UСА | · | · |
Среднее действующее значение междуфазного напряжения | 0,2 | UСР.Л | · | |
Действующее значение фазного тока | 0,2 | IА, IВ, IС | · | · |
Среднее действующее значение фазного тока | 0,2 | IСР | · | |
Активная мощность фазы нагрузки | 0,5 | РА, РВ, РС | · | |
Суммарная активная мощность | 0,5 | Р | · | · |
Реактивная мощность фазы нагрузки | 0,5 | QА, QВ, QС | · | |
Суммарная реактивная мощность | 0,5 | Q | · | · |
Полная мощность фазы нагрузки | 0,5 | SА, SВ, SС | · | |
Суммарная полная мощность | 0,5 | S | · | |
Коэффициент мощности в каждой фазе | 0,5 | Cos? А, В, С | · | |
Общий коэффициент мощности | 0,5 | Cos? | · | · |
Частота сети | 0,1 | F | · | · |
Для повышения удобства и снижения стоимости измерения и отображения измеряемых параметров предусмотрено подключение к одному прибору через RS485 нескольких модулей индикации разного вида
ЩМ120 – B – С – D – E – F – G – H - I
B. Номинальное значение входного напряжения:
- 100В, 220В, 380В (непосредственное подключение);
- U/100B (подключение через трансформатор напряжения 100В)
C. Номинальное значение входного тока:
- 0,5А; 1,0А; 2,5А; 5А (непосредственное подключение);
- I/1A; I/5A (подключение через трансформатор тока 1А или 5А)
D. Напряжение питания:
- 220ВУ (сеть переменного тока ~ 85...242В, 50Гц или постоянное напряжение = 100...265В);
- 5ВН (постоянное напряжение = 4,5...9В);- 12ВН (постоянное напряжение = 9...18В);
- 24ВН (постоянное напряжение = 18...36В)
E. Интерфейс:
- RS (дополнительный RS485 ModBus RTU для подключения внешних индикаторных панелей, при отсутствии не заполняется)
F. Дискретные входы:
- 06 (6 дискретных входов = 24В, 10мА);
- 00 (отсутствие дискретных входов)
G. Схема включения:
- 3П (трехпроводная);
- 4П (четырехпроводная)
H. Цвет индикаторов:
- К (красный цвет индикаторов);
- З (зеленый цвет индикаторов);
- Ж (желтый цвет индикаторов)
-TS - цветной ЖК-дисплей (снят с производства)
I. Параметры измерения мощности
- Р - активная мощность (один цифровой индикатор на лицевой панели прибора)
- Q - реактивная мощность (один цифровой индикатор на лицевой панели прибора)
- PQ - активная и реактивная мощность (два индикатора)
ЩМ120 – 10000/100В – 600/5А – 220ВУ – RS – 00 – 4П – З-х
прибор ЩМ120 с: коэффициентом трансформации по напряжению Ктн =10000/100В; коэффициентом трансформации по току Ктт=600/5А; напряжением питания от 85 до 242В переменного тока частотой 50Гц или от 100 до 265В постоянного тока; дополнительный интерфейс RS485; дискретные входы отсутствуют; четырехпроводная схема измерения; зеленый цвет индикаторов
ЩМ120 – 100В – 1А – 220ВУ – RS – 06 – 3П – К - PQ
прибор ЩМ120 с номинальным напряжением 100В; номинальный ток 1А; напряжение питания от 85 до 242В переменного тока частотой 50Гц или от 100 до 265В постоянного тока; дополнительный интерфейс RS485; 6 дискретных входов; трехпроводная схема измерения, красный цвет индикаторов , для измерения Активной и реактивной мощности
